數控車削刀片ISO 1832編號系統，數控刀片命名規則

發布時間:2021-12-13 金屬切削，機械制造

車刀刀片都已經標準化，更加方便技術人員和工人們的選擇，它們是怎么命名的呢，采購的時候該如何跟供應商提供型號呢？下面是車刀片的命名規則，大部分?jǐn)?shù)控刀片廠家的命名規則都是如此，除了后面的槽型代號，以及刀片的材質牌號涂層各廠家有所不同。 Metric : According to ISO 1832

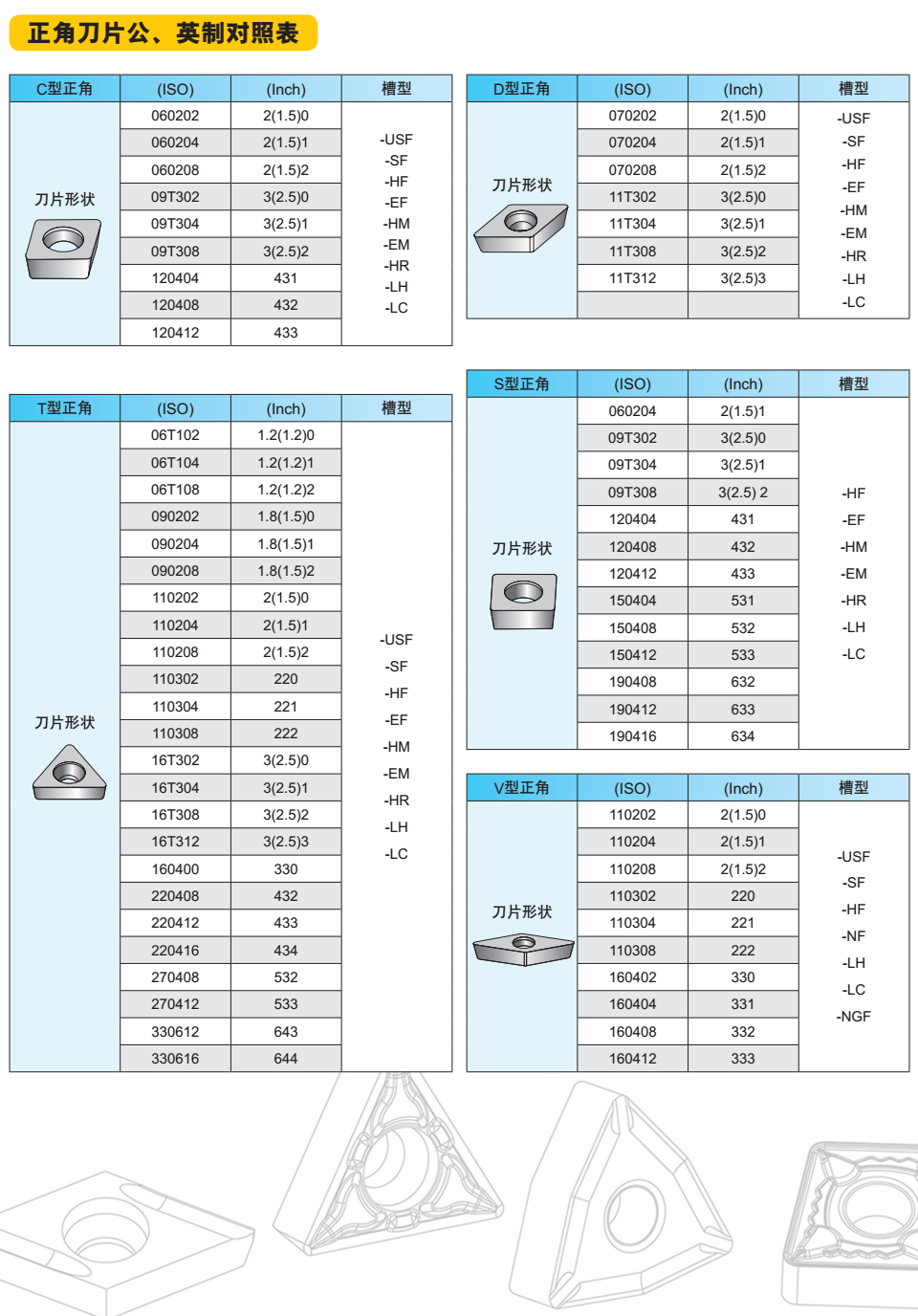

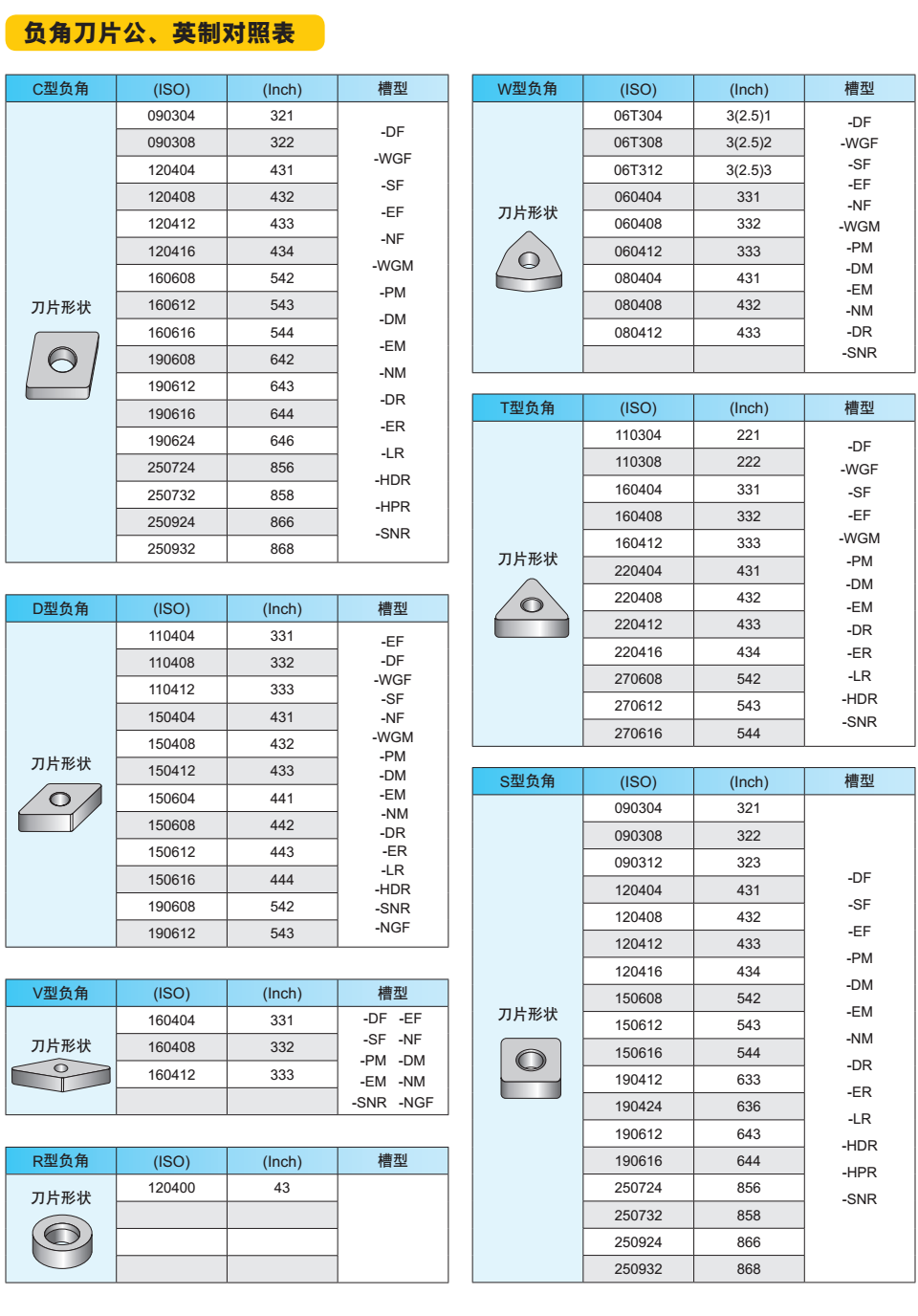

普通車削刀片公制英制對照表

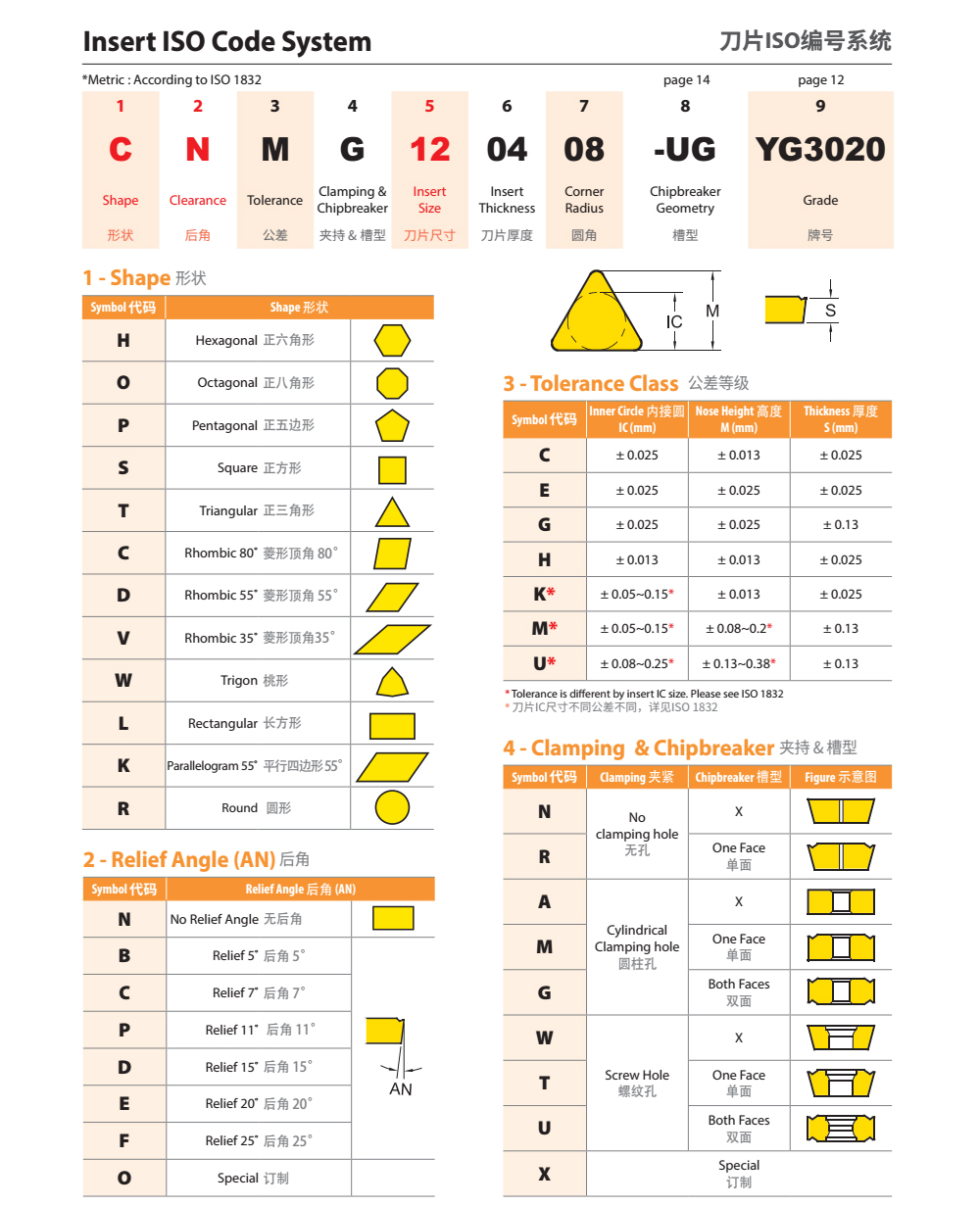

1 - Shape 形狀

Symbol 代碼	Shape 形狀
H	Hexagonal	正六角形
O	Octagonal	正八角形
P	Pentagonal	正五邊形
S	Square	正方形
T	Triangular	正三角形
C	Rhombic 80?	菱形頂角 80°
D	Rhombic 55?	菱形頂角 55°
V	Rhombic 35?	菱形頂角35°
W	Trigon	桃形
L	Rectangular	長方形
K	Parallelogram 55?	平行四邊形 55°
R	Round	圓形

2 - Relief Angle (AN) 后角

Symbol 代碼	Relief Angle 后角 (AN)
N	No Relief Angle	無后角
B	Relief 5?	后角 5°
C	Relief 7?	后角 7°
P	Relief 11?	后角 11°
D	Relief 15?	后角 15°
E	Relief 20?	后角 20°
F	Relief 25?	后角 25°
O	Special	訂制

3 - Tolerance Class 公差等級

代碼	內接圓IC (mm)	高度 M (mm)	厚度 S (mm)
C	± 0.025	± 0.013	± 0.025
E	± 0.025	± 0.025	± 0.025
G	± 0.025	± 0.025	± 0.13
H	± 0.013	± 0.013	± 0.025
K*	± 0.05~0.15*	± 0.013	± 0.025
M*	± 0.05~0.15*	± 0.08~0.2*	± 0.13
U*	± 0.08~0.25*	± 0.13~0.38*	± 0.13

4 - Clamping & Chipbreaker 夾持 & 槽型

Symbol 代碼	Clamping 夾緊	Chipbreaker 槽型
N	No clamping hole 無孔	X
R	No clamping hole 無孔	One Face 單面
A	Cylindrical Clamping hole 圓柱孔	Cylindrical Clamping hole 圓柱孔
M	One Face 單面
G	Both Faces 雙面
W	Screw Hole 螺紋孔	Screw Hole 螺紋孔
T	One Face 單面
U	Both Faces 雙面
X		Special 訂制

	Metric 公制							Inch 英制
IC	S	T	C	D	V	W	R
6.35	6	11	6	7	11			2
7.94	7							2.5
9.525	9	16	9	11	16	6	09 (00)	3
12.7	12	22	12	15	22	8	12 (00)	4
15.875	15		16					5
19.05	19		19					6
25.4	25		25					8
6							06 (M0)
8							08 (M0)
10							10 (M0)
12							12 (M0)
16							16 (M0)

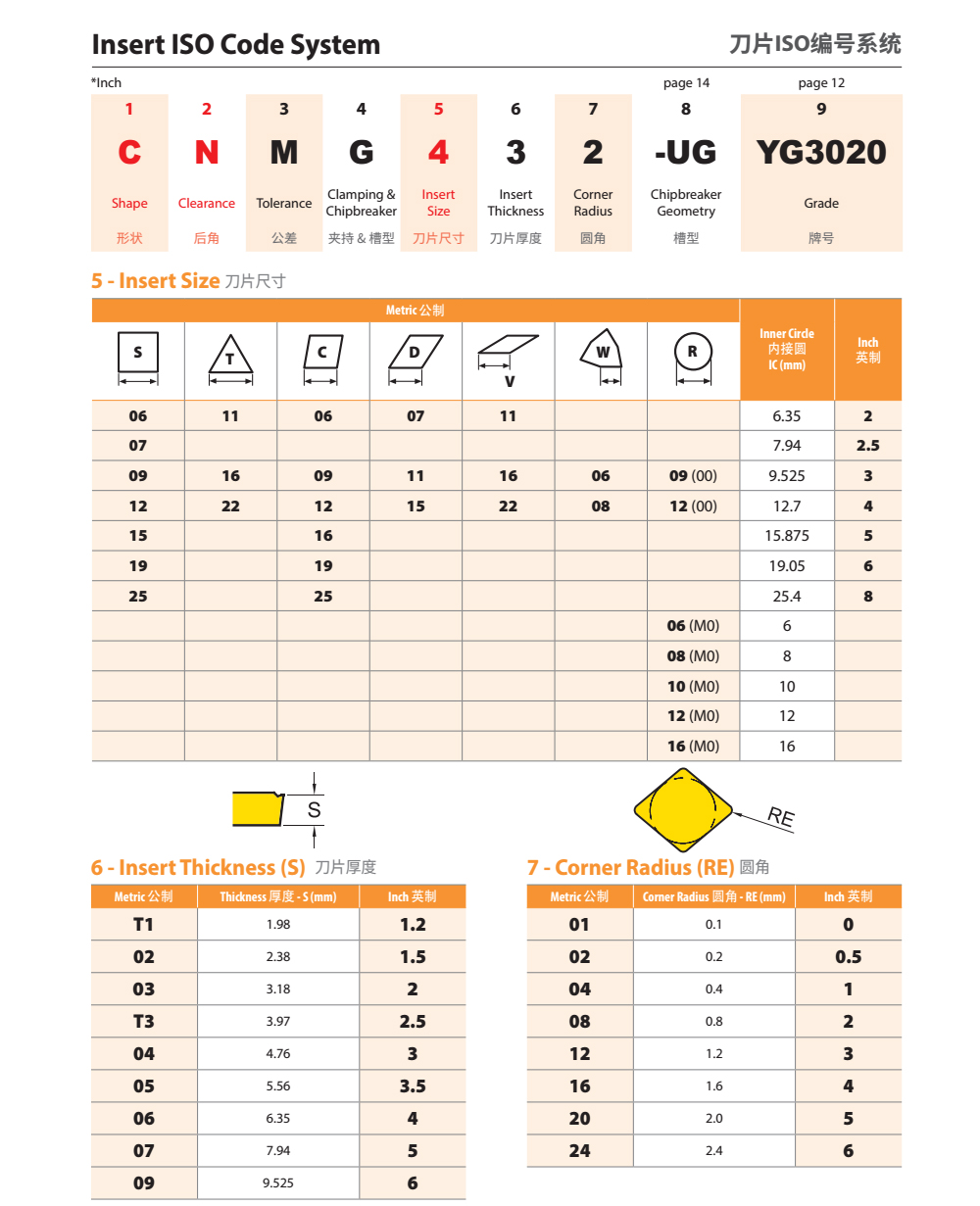

5 - Insert Size 刀片尺寸

6 - Insert Thickness (S) 刀片厚度

Metric 公制	Thickness 厚度 - S (mm)	Inch 英制
T1	1.98	1.2
02	2.38	1.5
03	3.18	2
T3	3.97	2.5
04	4.76	3
05	5.56	3.5
06	6.35	4
07	7.94	5
09	9.525	6

7 - Corner Radius (RE) 圓角

Metric 公制	Corner Radius 圓角 - RE (mm)	Inch 英制
01	0.1	0
02	0.2	0.5
04	0.4	1
08	0.8	2
12	1.2	3
16	1.6	4
20	2.0	5
24	2.4	6

8.刀片槽型廠家自定義

9.材質牌號 廠家自定義
